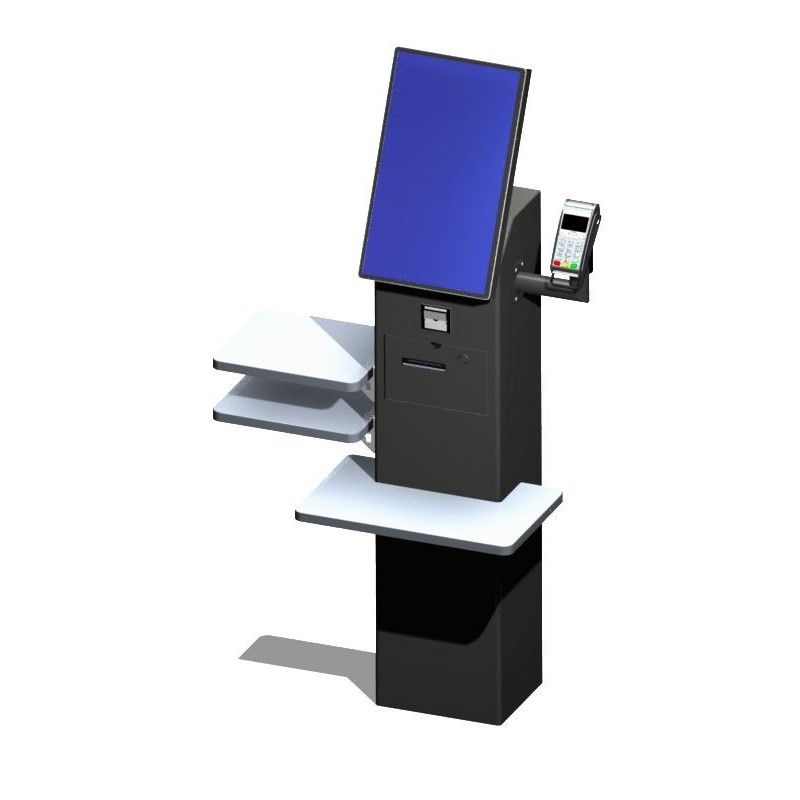

Kiosque Self-service TP-21

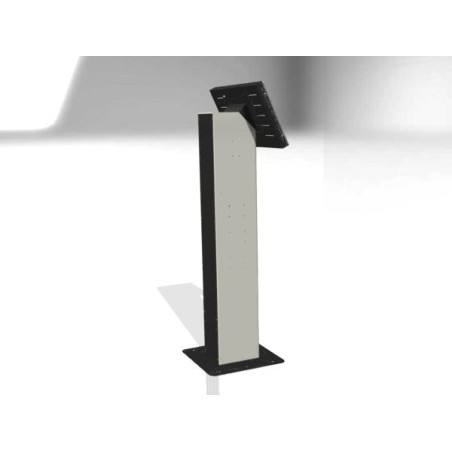

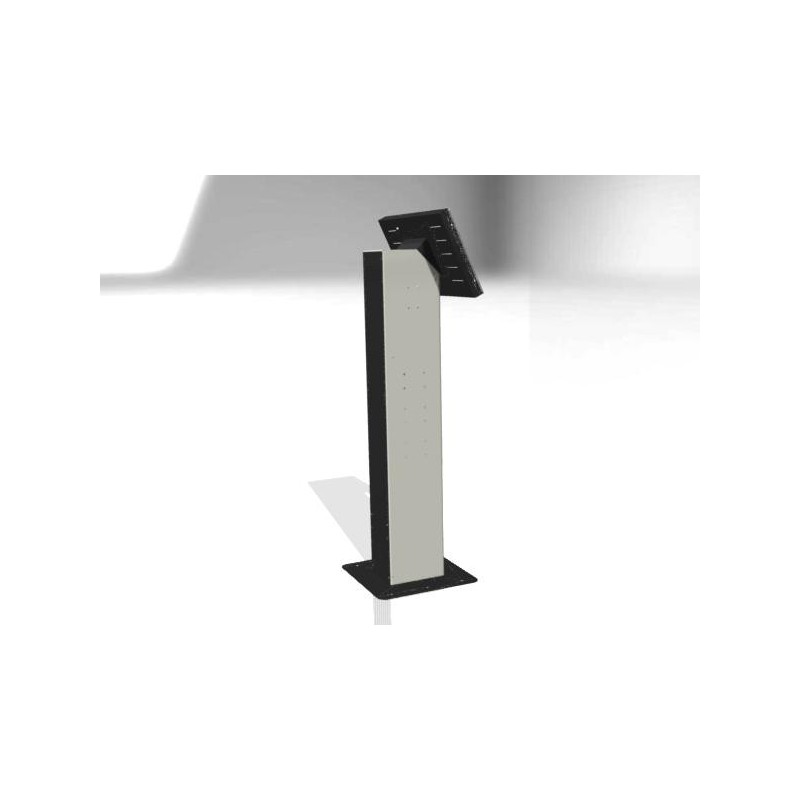

Structure principale
Le Kiosque de libre-service avec écran de 21,5”, est composé d'une structure principale de 400mm de large x 420mm de profondeur x 1.247mm de hauteur. Cette structure permet:
La fixation de l'écran, grâce au support VESA.
Installation interne de l'imprimante et du scanner
Fixation du bras de la TPV et du bras pour le scanner manuel
Placement des plateaux à différentes hauteurs.

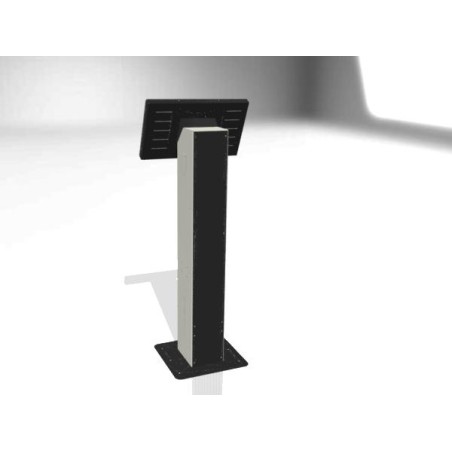

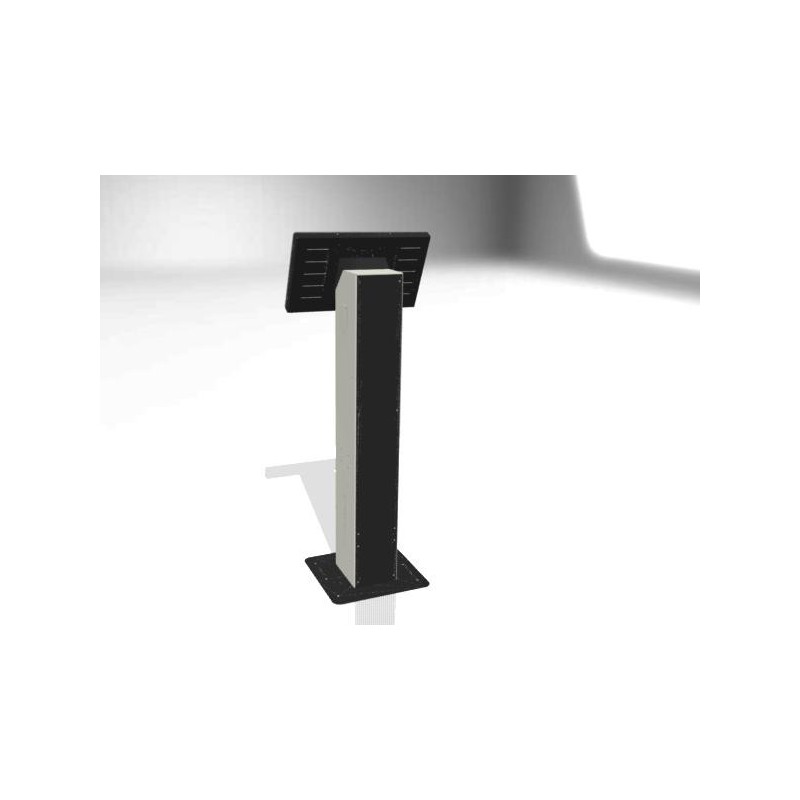

La partie arrière de la structure comporte deux portes  pour accéder à l'intérieur, permettant d'accéder au câblage et aux différents périphériques tels que l'imprimante et le scanner.

A l'intérieur, elle dispose d'une série de colliers pour fixer et organiser le câblage des dispositifs.
La structure principale peut être ancrée au sol ou sur une base métallique.

Support VESA avec boîtier conçu pour un moniteur TPV avec écran tactile ELO Touch 2294L vertical

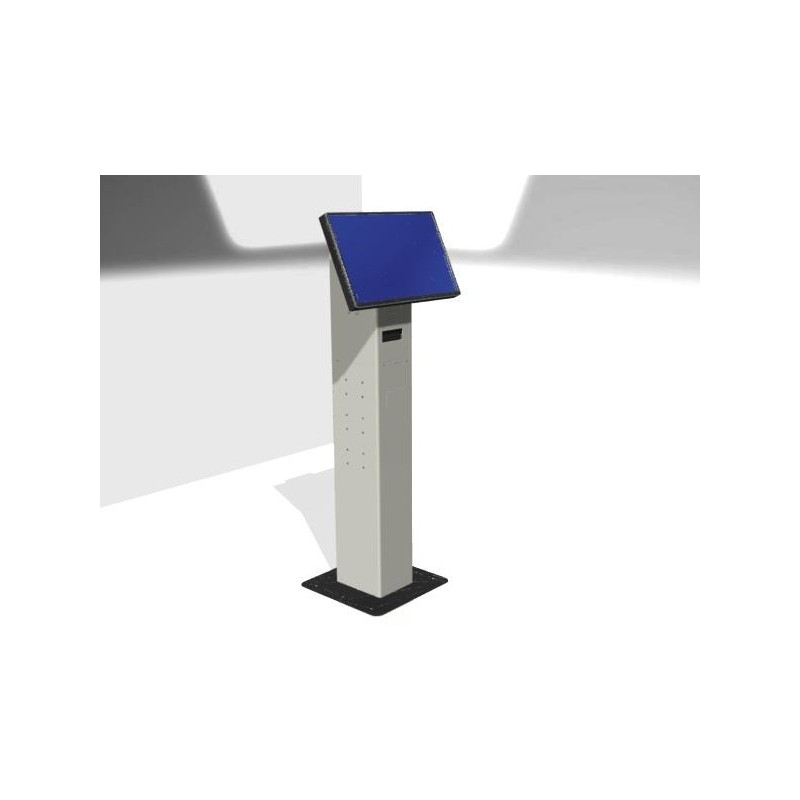

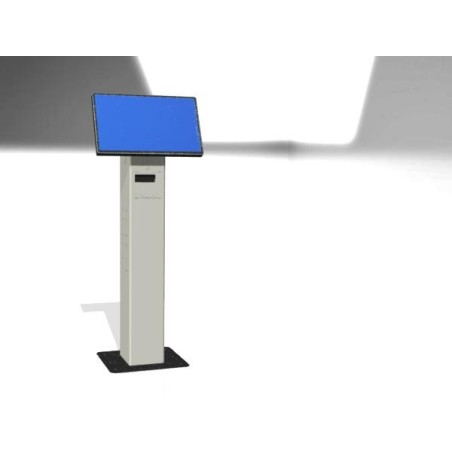

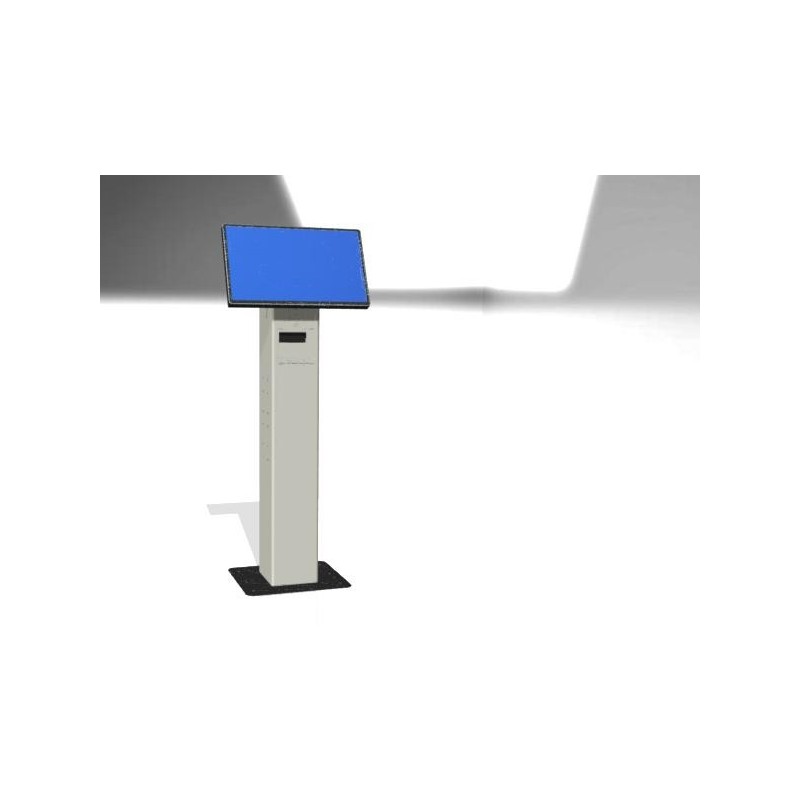

En haut du kiosque se trouve le support VESA de 75/100 qui fixe le moniteur, et présente une légère inclinaison qui facilite l'interaction de l'utilisateur avec l'écran. De plus, il a un espace qui permet l'entrée du câblage à l'intérieur de la structure.

Le Kiosque est prêt pour installer un moniteur de 21,5" qui peut être placé en position verticale. De plus, l'écran et le câblage sont protégés par un cadre en acier.

Bras terminal de paiement:
La structure principale peut optionnellement disposer de la pose d'un bras à 90º pour fixer le terminal de paiement , soit par un support universel pour terminal de paiement ou un support spécifique selon le modèle de terminal. Le câblage du dispositif passe à l'intérieur du bras, jusqu'à l'intérieur de la structure et est fixé par des colliers.

Le support du terminal de paiement garantit la totale fixation et intégrité du terminal de paiement.

Imprimante
Elle se trouve à l'intérieur du tronc principal du Kiosque pour éviter toute manipulation ou vol. Accès facile pour le changement de papier via une porte avant ou arrière.
Les modèles d'imprimantes qui peuvent être installés à l'intérieur du Kiosque sont les modèles EPSON TM-T70II et SAM4S GCube
Ces modèles sont correctement fixés par les supports intérieurs conçus sur mesure pour leur bon fonctionnement.

Scanner
Le scanner est placé au-dessus de l'imprimante et à l'intérieur de la structure du Kiosque

L'intérieur du Kiosque est conçu pour accueillir les modèles de scanner DATALOGIC GFS4400 2D USB ou Newland NLS FM 80. Les deux modèles sont reconnus sur le marché pour leur haute qualité et fiabilité.

La deuxième option peut être le scanner à pistolet, qui est une option parfaite pour rendre l'expérience d'achat du consommateur plus dynamique, et permet de scanner des produits de plus grande dimension.

Plateaux

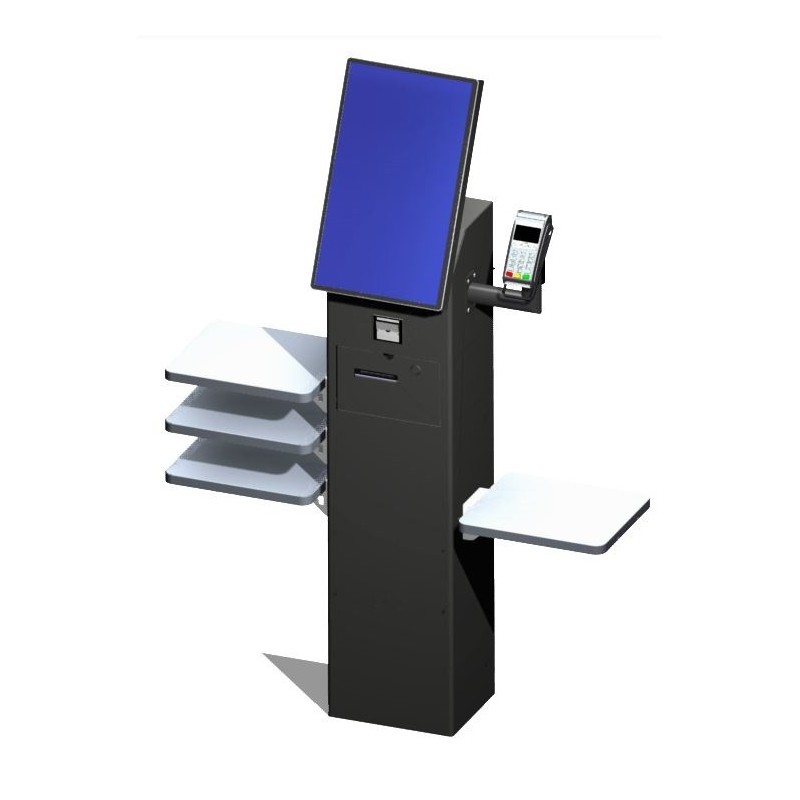

Tant sur les côtés que dans la partie centrale, on peut placer des plateaux en acier inoxydable réglables en hauteur permettant de placer les produits et d'améliorer l'expérience d'achat.

Les combinaisons possibles sont les suivantes :

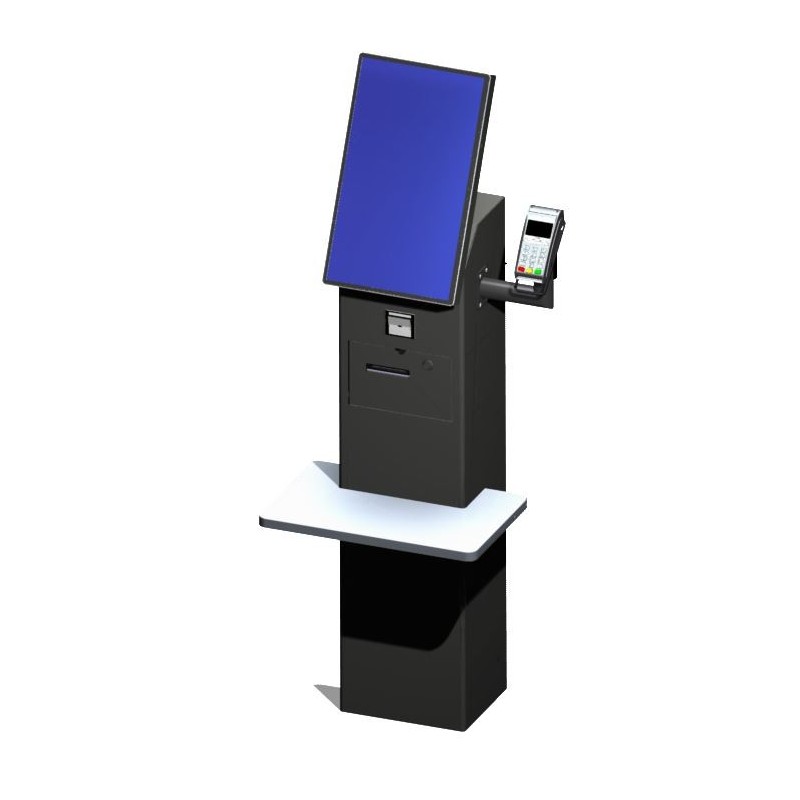

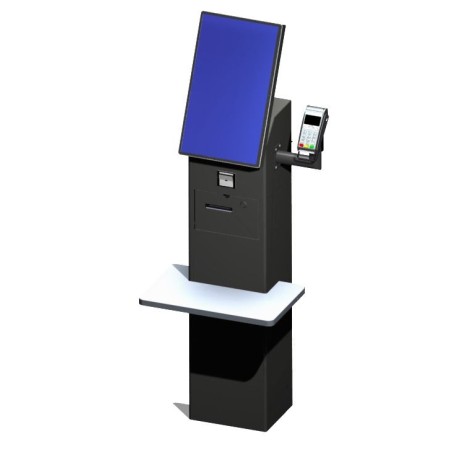

• Combinaison 1: Un plateau central et avec des dimensions de 104,5 mm x 159,5 mm, à une hauteur du sol de 550 mm.

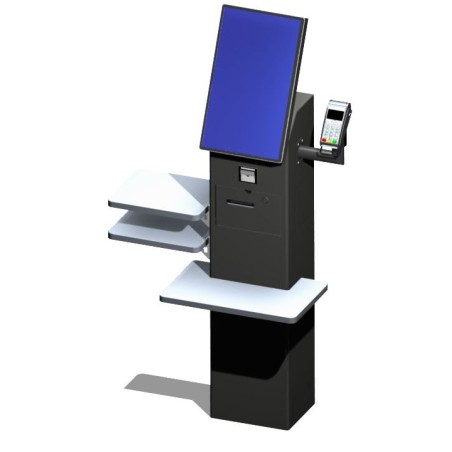

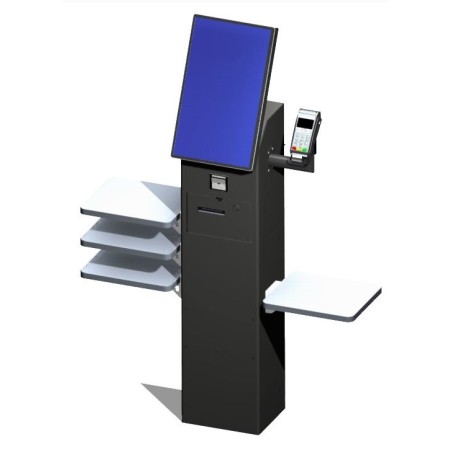

• Combinaison 2: Deux plateaux, un de chaque côté de la structure. Les deux plateaux ont une longueur de 320 mm et une largeur de 296 mm. Le plateau gauche est à 800 mm du sol et le plateau droit est à 550 mm.
• Combinaison 3: Deux plateaux, un de chaque côté de la structure. Les deux plateaux ont une longueur de 320 mm et une largeur de 296 mm. Le plateau gauche est à 670 mm du sol et le plateau droit est à 550 mm.
• Combinaison 4: Deux plateaux, un de chaque côté de la structure. Les deux plateaux ont une largeur de 320 mm et une largeur de 296 mm, et une hauteur de 550 mm du sol.

Tous les plateaux ont un crochet en bas pour accrocher les sacs de courses.
